TrackScan P42

Tento produkt není určen k prodeji
Tento produkt není určen k nájmu

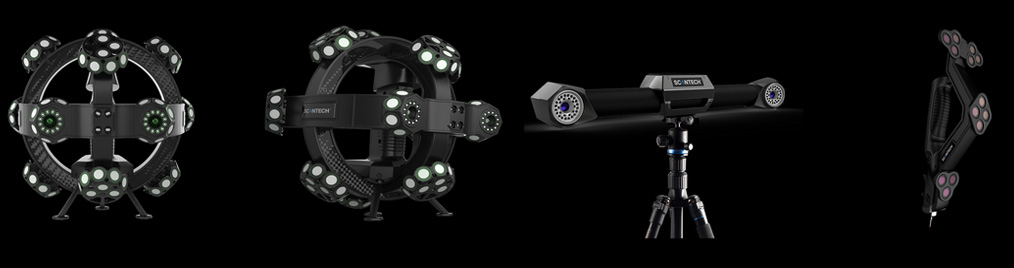

3D systém TrackScan-P42 využívá inteligentní technologii měření pomocí optického trasování a vysoce citlivým optickým vybavením. Provádí velmi přesné dynamické 3D měření bez pomoci terčíků/značek. Tento 3D přenosný CMM skener má široké uplatnění při kontrole kvality, vývoji výrobků, reverzním inženýrství apod.
Díky jednoduchému přepínání pracovních režimů se TrackScan-P42 snadno vyrovnává s různými požadavky a situacemi při skenování. Tento optický 3D skener lze spárovat s bezdrátovou sondou T-Probe (přenosnou CMM měřicí jednotkou), která umožňuje provádět dotykové měření a poskytovat vysoce přesná 3D data pro  mezery, otvory, drážky a složité povrchy. Optický 3D skener řady TrackScan-P lze také umístit na robotické rameno a provádět automatizovanou 3D kontrolu ve vysoké přesnosti.





Inteligentní skenování bez značek a terčíků

Systém TrackScan-P42 3D s inteligentním optickým trasováním umožňuje okamžité skenování bez značek a terčíků. To výrazně usnadňuje a zvyšuje efektivitu práce a snižuje náklady.






Bezkonkurenčně nejrychleji a nejdetailněji

Tento 3D optický CMM laserový skener se 17 modrými kříženými lasery a velmi rychlým sběrem dat, až 1 900 000 měření/s, umožňuje nejvyšší produktivitu a přesnost 3D skenování. Speciální režim 7 paralelních modrých laserových paprsků slouží k zachycení detailů. Samostatný modrý laserový paprsek je zaměřen na rychlé získání 3D dat hlubokých otvorů a poloh mrtvých úhlů.



Silná ochrana proti interferencím

Snadné snímání 3D dat z lesklých a černých povrchů, silná odolnost proti rušivým vlivům prostředí, vibracím a tepelným změnám.



Bezdrátová přenosná sonda CMM

Přenosná souřadnicová měřicí sonda T-Probe je určena k získávání přesných 3D dat otvorů a skrytých bodů s vysokou opakovatelností jednoho bodu 0,030 mm.




ZÁKLADNÍ TECHNICKÉ





Model > TrackScan-P42
Skenovací režim Ultra rychlé skenování 17 modrých laserů
  Hyper jemné skenování "B" 7 modrých paralelních paprsků
  Skenování hlubokých děr 1 modrý laserový paprsek
Laserové paprsky  celkem 42
Přesnost (1) 0,025 mm
Rychlost skenování až 1 900 000 měření / s
Třída laseru třída II. (bezpečné pro oči)
Skenovací oblast až 500 x 600 mm
Rozlišení 0,02 mm
Objemová přesnost (2) 10,4 m3 0,064 mm
18,0 m3 0,078 mm
Objemová přesnost 0,044 mm + 0,015 mm/m
(při použití MSCAN-L15)

S přenosnou sondou CMM T-Probe

Volitelně podpora
korekce opakovaného měření 0,03 mm
Velikost skenovaného objektu (doporučeno) 200 ~ 6000 mm
Odstupová vzdálenost 300 mm
Hloubka ostrosti 400 mm
Výstupní formáty .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc or customized
Rozhraní USB 3.0
Rozsah provozních teplot -10°C až 40°C


Cena na dotaz
